空壓機自動排水器|空壓機后凈化系統如何科學選擇自動排水器？自動排水器在空壓機后凈化系統中主要用于自動排除儲氣罐、各級管道過濾器底部等處收集下來的冷凝水?？砂惭b于不便進行人工排污水的地方，防止因人工排水被遺忘而造成壓縮空氣......
自動排水器在空壓機后凈化系統中主要用于自動排除儲氣罐、各級管道過濾器底部等處收集下來的冷凝水?？砂惭b于不便進行人工排污水的地方，防止因人工排水被遺忘而造成壓縮空氣被冷凝水重新污染。
科學準確的選擇管道過濾器各級的自動排水器，可防止因?qū)艋到y(tǒng)認知不夠，不規范、甚至配置錯誤而造成的儲氣罐、C級過濾器滿水事故。滿水事故會導致機加工機床氣動元件的損壞和檢測設備儀器的損壞（比如三坐標），給企業帶來嚴重的經濟損失。這樣的事故在一些中小企業時有發生，接下來我們通過一個案例計算來闡述正確選擇自動排水器的重要性。

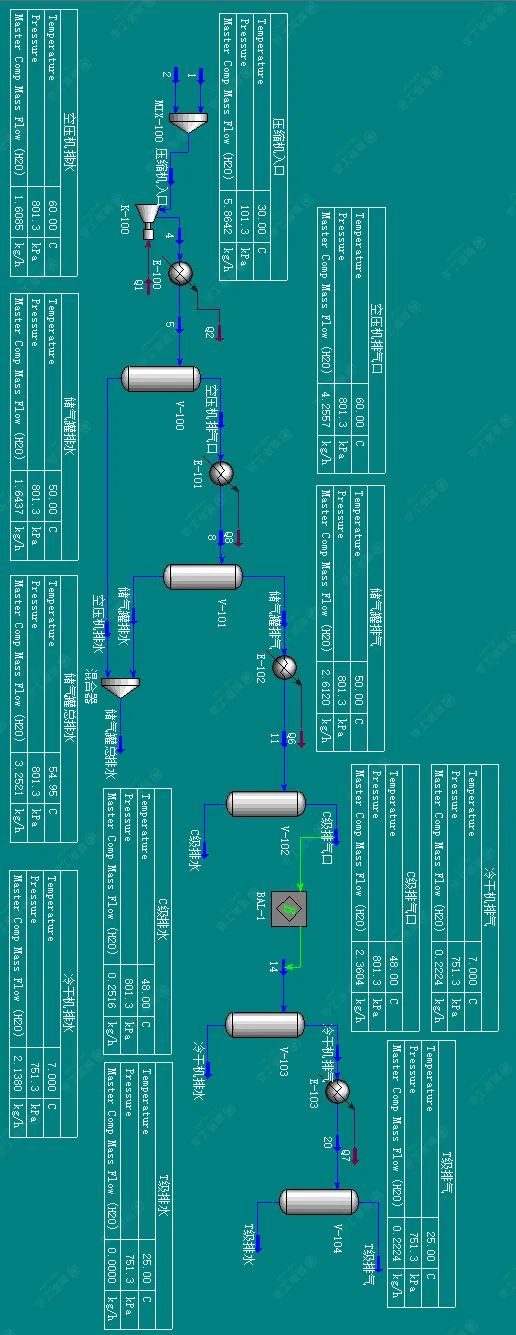

例如：一臺22KW空壓機，Q：3.3Nm3/min，空氣相對濕度：85% ，吸氣壓力P：101.3KPa，環境溫度T：30℃，用Hysys軟件算得（下方數據請橫屏查看）：
根據以上已知條件計算得出：22KW空壓機在壓縮之前飽和水的含量是5.8642kg/h，壓縮后排壓0.7MPa，排溫60℃，其中有1.6085kg/h的液態水析出。這一部分的液態水隨著壓縮空氣進入了儲氣罐，經過儲氣罐后壓縮空氣溫度會降低10℃左右，又有1.6437kg/h的液態水會析出，這些水都需要從儲氣罐的底部排污口排出。理論上剩余2.612kg/h的飽和態水進入到了C級過濾器，假如這時壓縮空氣溫度下降2℃～5℃（45℃左右），C級過濾器會有0.2516～0.653kg/h液態水析出。壓縮空氣進入冷干機后，蒸發處露點（壓力露點）溫度取值：7℃，會有2.1380kg/h液態水析出（此時飽和態的水剩下0.2224kg/h）。被干燥的壓縮空氣在冷干機中回溫?fù)Q熱到25℃左右排出，進入T級過濾器的壓縮空氣理論計算是無液態水析出的。
通過以上計算我們可總結出以下內容：
一、系統中液態水量最大的地方
1、儲氣罐排污口：3.2521kg/h
2、C級過濾器排水口：0.2516kg/h
3、冷干機排水口：2.138kg/h
二、對以上三個排水點自動排水器的選擇與建議

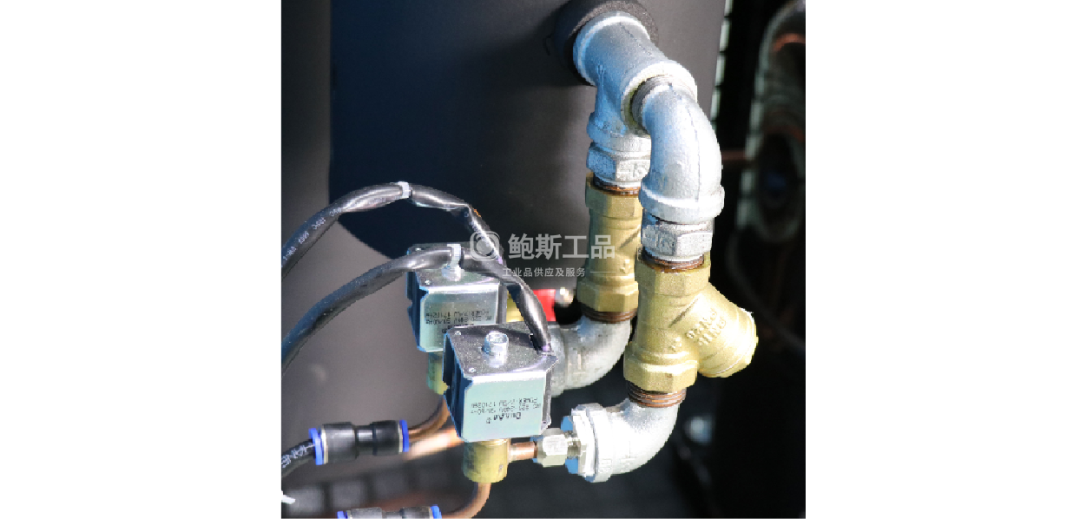

此處排水器的選擇一般都是冷干機廠家選定，目前最好的選擇就是電子排水器，它可以通過設備的使用工況來設定排水間隔時間和排放時間，帶壓排放，排放徹底。
此處的排放方式主要有人工排放和自動排水器兩種。人工排放比較適合有較好的設備運行管理制度的企業，自動排水器大部分選擇浮球或機械排水器。
儲氣罐收集下的液態水是最多的（特別在南方），建議選擇人工定期排放和機械自動排水器。為什么不能選擇浮子和浮球排水器呢？因?yàn)閮?chǔ)氣罐水量和納污量較大，市場上售賣的浮子和浮球排水器腔體偏小，很容易被冷凝水充滿，在儲氣罐內壓的作用下，浮子和浮球無法上浮進行排水。
此處大部分人都會選擇浮子和浮球自動排水器，為了和T級和A級統一，所以在C級過濾器自動排水器的選擇上都不會太在意。其實不然，機械排水器或電子排水器更為適用。

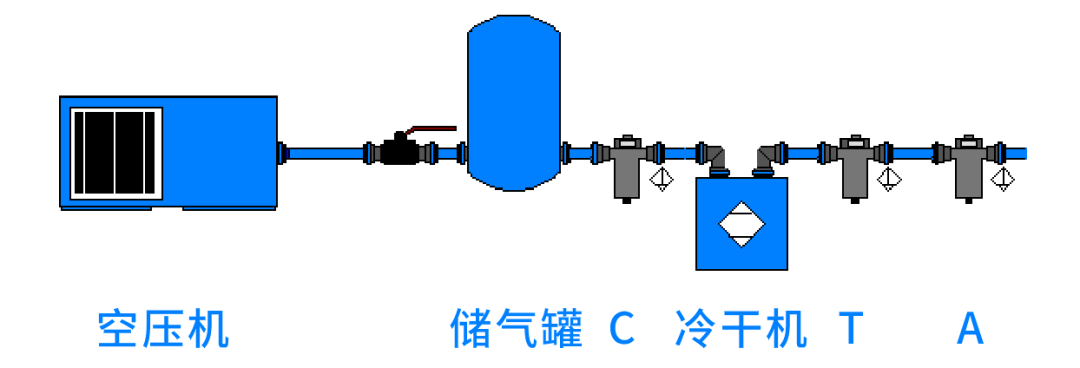

C級管道過濾器是安裝在儲氣罐和冷干機之間的一個初級過濾器，它是非常重要的一級過濾，如系統中儲氣罐配置偏小或儲氣罐排水不正常，C級收集下來的冷凝水都會遠遠高于理論計算值，如收集下來的冷凝水不能及時排除，液態水被夾帶到冷干機系統中，勢必造成冷干機的負載增加，除水效率下降。且浮子和浮球自動排水器自身的缺陷，不適合配置在C級管道過濾器上長期運行，因此，建議選擇機械排水器或電子排水器。
