設備及管道制作完成后,往往需要強度及泄漏試驗。試壓時就要用到壓力表,不知大家注意到?jīng)]有,壓力表與設備、管道之間的連接件是彎曲的。為什么壓力表下面的管道要打個彎呢?下面為大家介紹一下該彎管的名稱及作用。

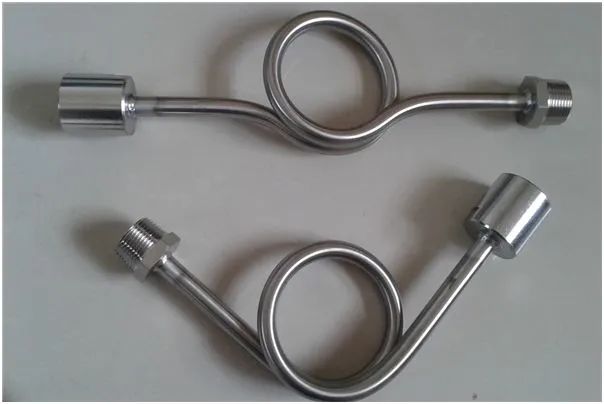

壓力表下面的彎管叫壓力表緩沖管,施工人員習慣性的叫壓力表管彎。它具有兩種形式,一種是環形彎,另一種是U形彎。
后一個名字更加的直觀、貼切。這個看似不起眼的設計,實際上是有很大的作用的,它是一種符合理工學的設計,有著不容小覷的作用,包括以下兩個方面。一方面是為了保護壓力表,防止其因壓力過高而被破壞,另一方面則是確保壓力表測量值的準確性。
據了解,在國外與這個壓力表彎管原理相同的是泄壓孔,借助這些簡易的設計,可以實現更好的保護壓力表,保證壓力表可以正常的工作。壓力緩沖管,顧名思義就是可以緩沖壓力。在管道運輸中的物質可以是液體,也可以是氣體,而這兩種物質都是具有流體壓力的。當管道中的介質壓力過大或者說運輸?shù)奈镔|(zhì)出現壓力的波動幅度較大時,倘若沒有這個壓力緩沖管,就會直接作用在壓力表上。
波動輕微時,只是讓壓力表的讀數出現偏差,使示數不準確;嚴重時,則直接損壞壓力表,為后續的工作帶來維修和更換的麻煩。壓力表一般都是用于各種生產制造工業中,比如說熱水暖氣的供應系統、石油管道運輸、熱力管網、汽車維修等各方面,可以看出來它的運用還是十分廣泛的。倘若壓力表故障,就會帶來不可估量的巨大損失和安全隱患。
而壓力表管彎起到的作用,就是可以為壓力表保駕護航,防止一些可控因素對其造成破壞,可以說也是人類智慧的結晶了。
今天整理了壓力表相關的內容,供大家參考。
1. 消防水泵的吸水管應設控制閥和壓力表;出水管應設控制閥、止回閥和壓力表。
2. 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表;系統的總出水管上還應安裝壓力表和壓力開關;安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞;壓力表量程在沒有設計要求時,應為系統工作壓力的2倍~2.5倍。
3. 消防水泵試壓用的壓力表不應少于2只;精度不應低于1.5級,量程應為試驗壓力值的1.5倍~2倍。
4. 消防水泵吸水管和出水管上應設置壓力表,并應符合下列規定:
1)消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍,且不應低于1.60MPa。
2)消防水泵吸水管宜設置真空表、壓力表或真空壓力表,壓力表的最大量程應根據工程具體情況確定,但不應低于0.70MPa,真空表的最大量程宜為-0.10MPa。
3)壓力表的直徑不應小于100mm,應采用直徑不小于6mm的管道與消防水泵進出口管相接,并應設置關斷閥門。
5. 雨淋報警閥進出口應設置壓力表;壓力表應安裝在報警閥上便于觀測的位置。
6. 氣體滅火系統中儲存容器或容器閥上,應設安全泄壓裝置和壓力表。
7. 自動噴水滅火系統試壓用的壓力表不應少于2只;精度不應低于1.5級,量程應為試驗壓力值的1.5倍~2.0倍。
8. 末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數,應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水,應采取孔口出流的方式排入排水管道 ,排水立管宜設伸頂通氣管,且管徑不應小于75mm。
