電機丨振動原因分析與故障檢修

發布時間:2022-10-24 08:24人氣:

電機丨振動原因分析與故障檢修電機振動的危害 電機產生振動會使繞組絕緣和軸承壽命縮短,進而影響滑動軸承的正常工作,振動力促使絕緣縫隙擴大,破壞電機的絕緣性,造成絕緣電阻降低和泄漏電流增大,甚至形......


振動原因分析與故障檢修


電機振動的危害

電機產生振動會使繞組絕緣和軸承壽命縮短,進而影響滑動軸承的正常工作,振動力促使絕緣縫隙擴大,破壞電機的絕緣性,造成絕緣電阻降低和泄漏電流增大,甚至形成絕緣擊穿等故障。

1)電機的振動在一定程度上會增加能耗,從而降低電機的效率;

(2)振動會直接地傷害到電機的軸承,加快電機軸承的磨損,使其正常壽命縮減;

(3)振動會在一定程度上降低絕緣電阻,這主要是因為電機的振動會導致電機端部綁線松動,造成端部繞組相互摩擦;

(4)振動會造成一些零件松動,增加了其它的機械設備運行風險。


振動原因及典型案例

振動原因主要有二種情況:電磁方面原因、機械方面原因。

1.電磁方面的原因

三相電源方面:三相電壓不平衡,三相電動機缺相運行。電機啟動之后,使用鉗形表測量每根進線的電流和使用萬用表測量電壓,三相交流380V電壓允許波動范圍為正負5%,電壓1%的不平衡將引起某相電流超過10%。

方面:定子鐵心變橢圓、偏心、松動;定子繞組發生斷線、接地擊穿、匝間短路、接線錯誤,定子三相電流不平衡。

③轉子故障:轉子鐵心變橢圓、偏心、松動。轉子籠條與端環開焊,轉子籠條斷裂,繞線錯誤,電刷接觸不良等。

2.機械原因

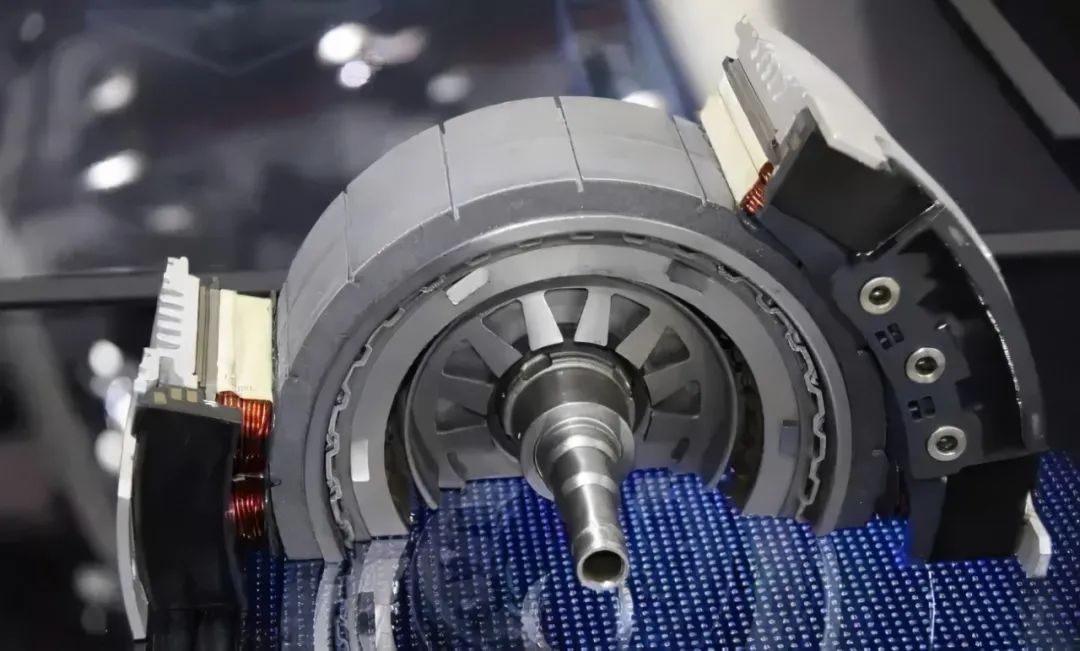

圖片


①電機本身方面:轉子不平衡,轉軸彎曲,滑環變形,定、轉子氣隙不均,定、轉子磁力中心不一致,軸承故障,基礎安裝不良,機械機構強度不夠、共振,地腳螺絲松動,電機風扇損壞。



②與聯軸器配合方面:聯軸器損壞,聯軸器連接不良,聯軸器找中心不準,負載機械不平衡等。

聯動部分軸系不對中,中心線不重合,定不正確。這種故障產生的原因主要是安裝過程中,對不良、安裝不當造成的。還有一種情況,就是有的聯動部分中心線在冷態時是重合一致的,但運行一段時間后由于轉子支點,基礎等變形,中心線又被破壞,因而產生振動。

如何查找振動原因

要想消除電機振動,首先要查清產生振動的原因,只有找到振動的原因,才能采取有針對性的措施,消除電動機振動。


1.電機滿載運行下,用SPM測振表檢查前后端軸承振動情況,測量值偏高,要持續觀察甚至安排更換;SPM可以有效反應軸承運行狀態,可以判斷是否缺少潤滑、軸承磨損。

2.亦可斷開電源,解開聯軸器,使電機與之相連的負載機械分離,單轉電機。如果電機本身不振動,則說明振源是聯軸器沒找正或負載機械引起的;如果電機振動,則說明電機本身有問題。

針對故障原因進行檢修

1.電氣原因的檢修

首先測定定子三相直流電阻是否平衡,如不平衡,則說明繞組可能存在匝間短路現象,如故障明顯可以從絕緣表面看到燒焦痕跡,或用儀器測量定子繞組,確認匝間短路后,將電機大修更換繞組。


2.機械原因的檢修

檢查軸承,可以測量軸承SPM或者運行時聽軸承的聲音,如損壞及時更換新軸承,檢查鐵心變形和松動情況,松動的鐵心可用環氧樹脂膠粘接灌實。檢查轉軸,對彎曲的轉軸進行補焊重新加工或直接直軸,然后對轉子做平衡試驗。


End
