常用管道公稱直徑和幾分管對照，收藏常用管道公稱直徑和幾分管對照 一、「吋」 是公稱直徑的英制叫法換算成毫米也只能是公稱直徑的米制叫法，不能對應外徑，因為同一公稱直徑的管子還有大小口徑之分 二、在管道的......
一、「吋」 是公稱直徑的英制叫法換算成毫米也只能是公稱直徑的米制叫法，不能對應外徑，因為同一公稱直徑的管子還有大小口徑之分
二、在管道的規格上沒有絕對的換算公式，對于小于100只能以1吋=25 來模糊計算，取其相近的數，對于大于100的管子用1吋=25可以完全匹配計算。
公稱直徑DN32 對應的俗稱 1吋2分
公稱直徑DN250 對應的俗稱 10吋
公稱直徑DN300 對應的俗稱 12吋
公稱直徑DN350 對應的俗稱 14吋
公稱直徑DN400 對應的俗稱 16吋
公稱直徑DN450 對應的俗稱 18吋
公稱直徑DN500 對應的俗稱 20吋
公稱直徑DN600 對應的俗稱 24吋
1/2 是 四分(4英分) DN15 ＝1.27cm
3/4 是 六分(6英分) DN20 ＝1.905cm
1、DN（Nominal Diameter）意思是管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。
水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

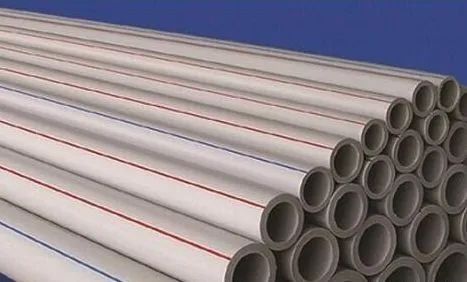

2、De（External Diameter）意思是管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑*壁厚的形式，例De25×3。
4、d一般指混凝土管內直徑 。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。
5、Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如Φ60.5×3.8。
