1分、2分、3分管徑對應公稱直徑多少?

發布時間:2022-08-22 21:24人氣:

1分、2分、3分管徑對應公稱直徑多少?一、吋 是公稱直徑的英制叫法換算成毫米也只能是公稱直徑的米制叫法,不能對應外徑,因?yàn)橥还Q直徑的管子還有大小口徑之分 二、在管道的規格上沒有絕對的換算公式,對于小......

一、吋 是公稱直徑的英制叫法換算成毫米也只能是公稱直徑的米制叫法,不能對應外徑,因?yàn)橥还Q直徑的管子還有大小口徑之分



二、在管道的規格上沒有絕對的換算公式,對于小于100只能以1吋=25 來模糊計算,取其相近的數,對于大于100的管子用1吋=25可以完全匹配計算。常用的如下:



公稱直徑DN6 對應的俗稱 1分



公稱直徑DN8 對應的俗稱 2分



公稱直徑DN10 對應的俗稱 3分



公稱直徑DN15 對應的俗稱 4分



公稱直徑DN20 對應的俗稱 6分



公稱直徑DN25 對應的俗稱 1吋



公稱直徑DN32 對應的俗稱 1吋2分



公稱直徑DN40 對應的俗稱 1吋半



公稱直徑DN50 對應的俗稱 2吋



公稱直徑DN65 對應的俗稱 2吋半



公稱直徑DN80 對應的俗稱 3吋



公稱直徑DN100 對應的俗稱 4吋



公稱直徑DN125 對應的俗稱 5吋



公稱直徑DN150 對應的俗稱 6吋



公稱直徑DN200 對應的俗稱 8吋



公稱直徑DN250 對應的俗稱 10吋



公稱直徑DN300 對應的俗稱 12吋



公稱直徑DN350 對應的俗稱 14吋



公稱直徑DN400 對應的俗稱 16吋



公稱直徑DN450 對應的俗稱 18吋



公稱直徑DN500 對應的俗稱 20吋



公稱直徑DN600 對應的俗稱 24吋



1 英寸=25.4毫米 =8英分



1/2 是 四分(4英分) DN15 =1.27cm



3/4 是 六分(6英分) DN20 =1.905cm

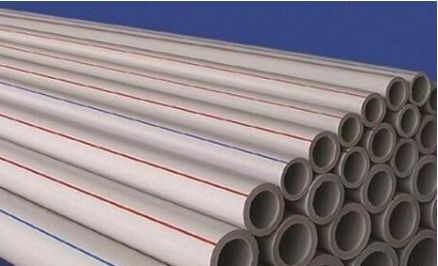

圖片



De、DN、D、d、Φ的含義



1、DN(Nominal Diameter)意思是管道的公稱直徑,是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意:這既不是外徑也不是內徑。



水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材,應標注公稱直徑“DN”(如DN15、DN50)。



2、De(External Diameter)意思是管道外徑,PPR、PE管、聚丙烯管外徑,一般采用De標注的,均需要標注成外徑*壁厚的形式,例De25×3。



3、D一般指管道內徑。



4、d一般指混凝土管內直徑 。鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示(如d230、d380等)。



5、Φ表示普通圓的直徑;也可表示管材的外徑,但此時應在其后乘以壁厚。如:Φ25×3,表示外徑25mm,壁厚為3mm的管材。對無縫鋼管或有色金屬管道,應標注“外徑×壁厚”。例如Φ108×4,Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如Φ60.5×3.8。
